Carrera fournit des barrières en papier glacé pour certains de ses circuits GO. L’objectif aujourd’hui est de réaliser ces même barrières mais personnalisées.
Carrera ne propose que des barrières pour les courbes R1-90°. Notre objectif est de décorer également dans les lignes droites
J’ai utilisé le module Draw (dessin) de Libre Office pour ce projet.

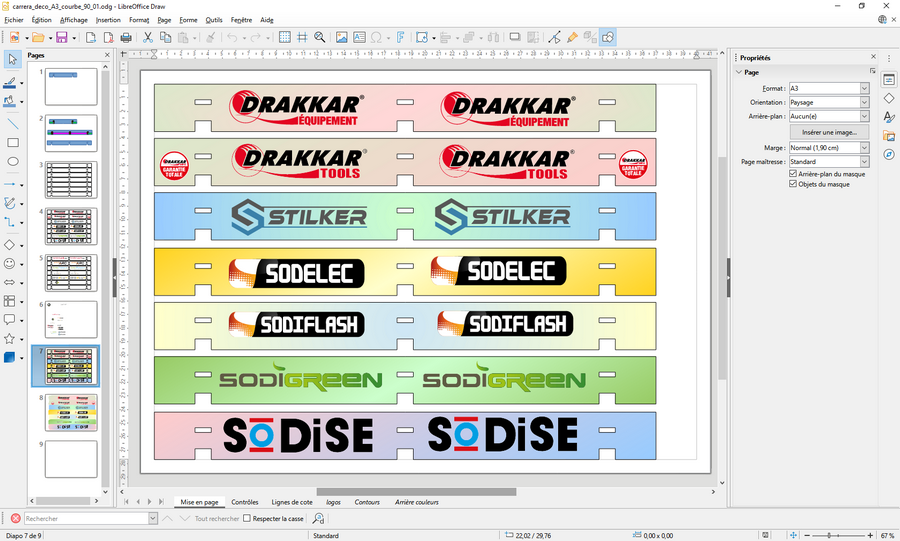

Dans un premier temps j’ai pris les cotes de la barrière de Carrera et j’ai reproduit la forme dans le logiciel en respectant les cotes. Je me retrouve donc avec un object aux formes et cotes exactes. Il me suffit maintenant d’appliquer couleur ou textures. Vous pouvez suivant votre besoin ajouter textes ou logos.
Ci dessous les principales cotes en cm pour la largeur de la barrière et les supports en fonction des rails.
| support | sup. | sup. | sup. | ||||||
| Courbe R1 90° ext | 3 | 1.2 | 13.7 | 1.2 | 13.7 | 1.2 | 3 | – | – |
| Ligne droite 342 | 2.9 | 1.2 | 12.5 | 1.2 | 12.5 | 1.2 | 2.9 | – | – |
| Ligne droite 228 | – | ||||||||
| Courbe R1 90° int | 3.4 | 1.2 | 7.5 | 1.2 | 3.4 | – | – | – | – |
| Courbe R1 180° int | 3.4 | 1.2 | 7.5 | 1.2 | 6.8 | 1.2 | 7.5 | 1.2 | 3.4 |

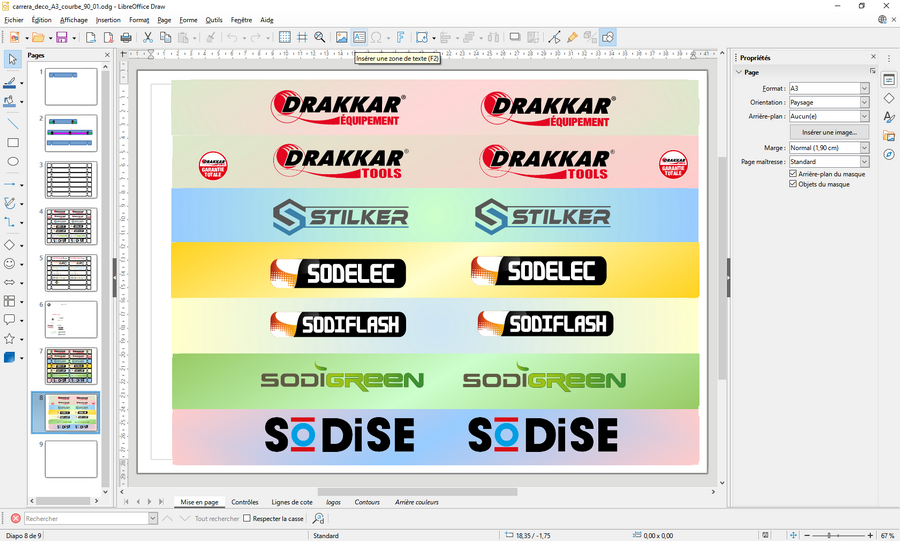

Le dos lui ne comporte pas les formes, seule la face avant servira à la découpe. Une marge perdu sur le dos permettra d’être sûr d’avoir un rendu parfait sans zone blanche en cas de décalage d’impression d’un millimètre par exemple.

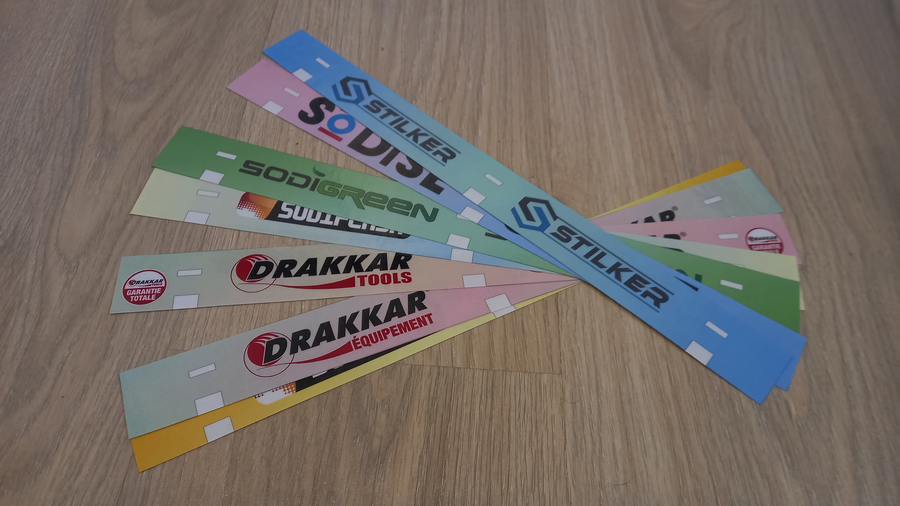

Après impression sur page A3, afin d’obtenir une qualité égale voir supérieure à celle proposé par Carrera J’ai choisi de plastifier les feuilles avant de découper les barrières.

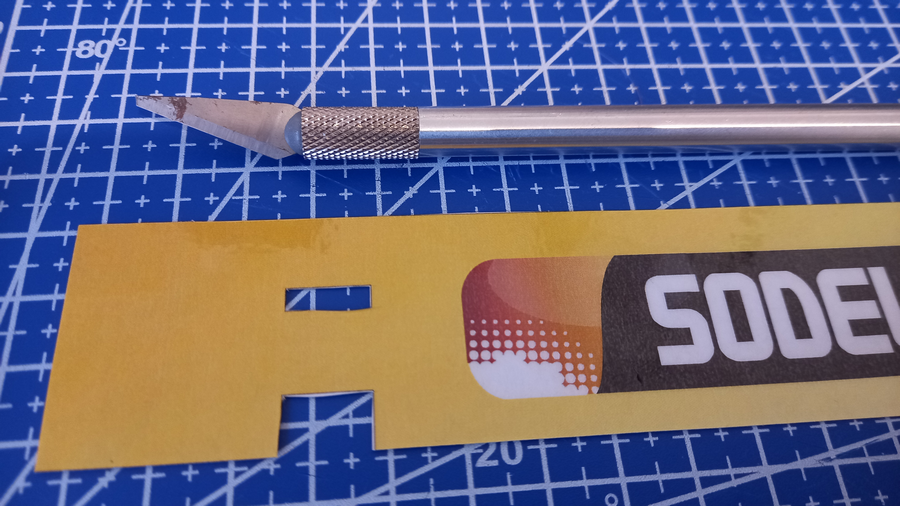

Pour découper les parties intérieures, j’utilise un cutter de précision. Attention, pour ne pas abimé votre table utilisez un tapis spéciale de découpe.
Il suffit ensuite d’attacher les supports de piste Carrera et de fixer l’ensemble sur les bords de votre pistes.

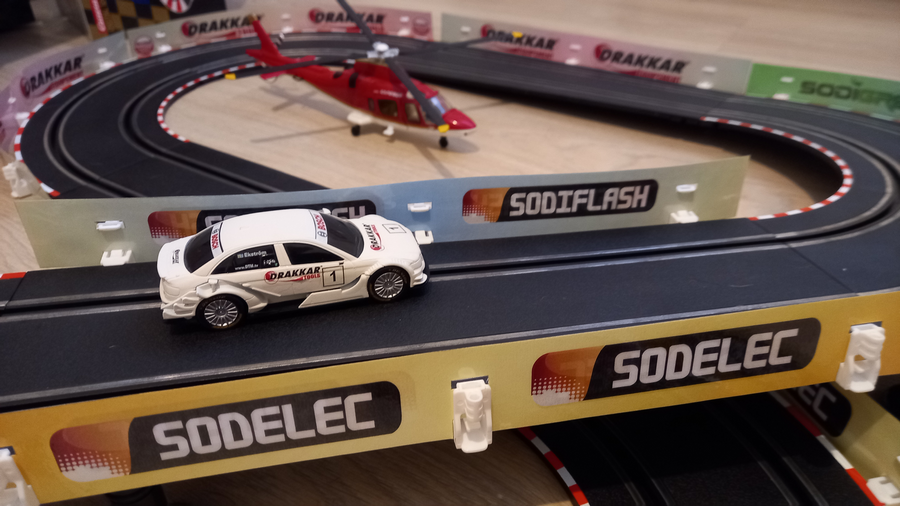

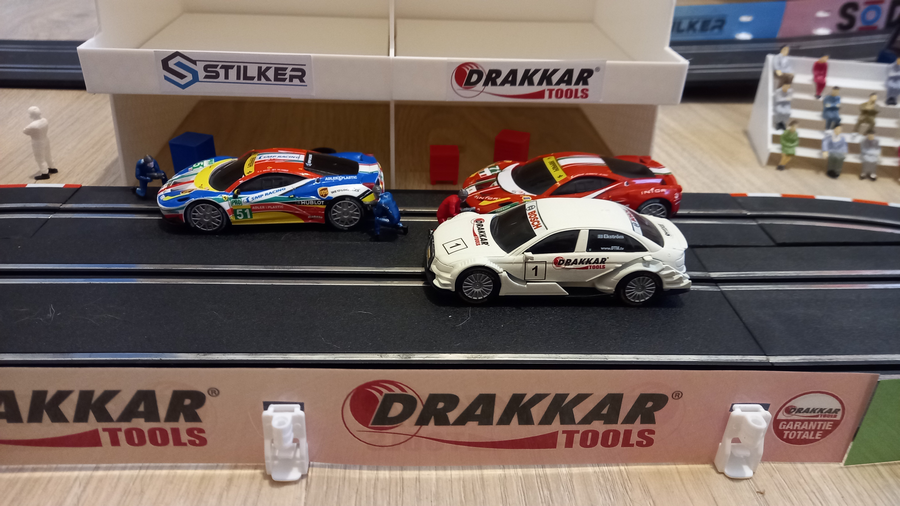

Voici le résultat :
Si vous manquez de supports, Carrera en propose à la vente en petits sachets.
Fichiers modèles disponibles sur demande.
